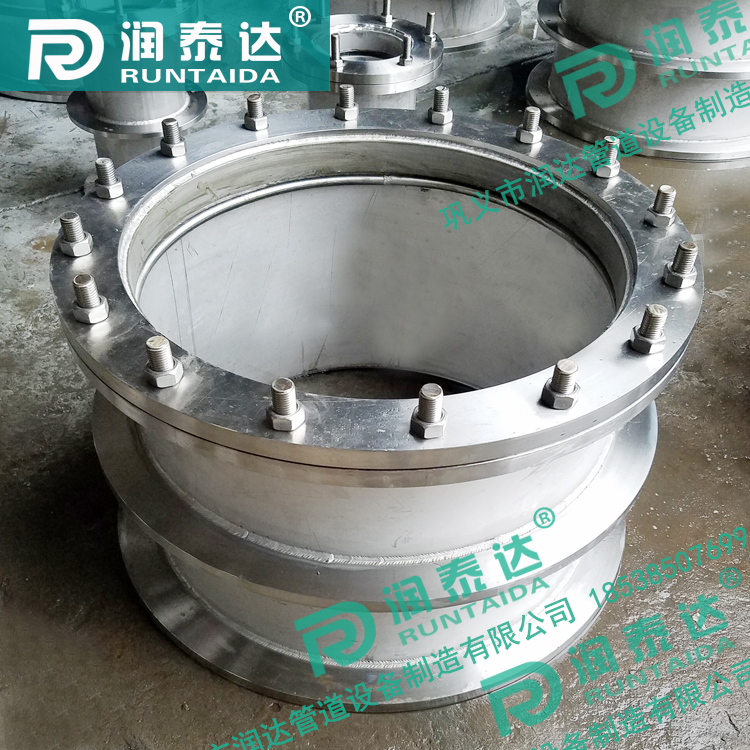

柔性防水套管可廣泛的應用于各種工程建筑，地下管道穿墻，人防工程等。
柔性防水套管的公稱通徑一定比壓蓋的內徑小，這也是為了安裝后穿鋼管比較容易以及后期維修方便而設計的標準，更是多年來對遇到的問題的總結和使用效果問題進行逐步的研發改進，才有了今天方便又實用，既能夠很好的保護管道和墻體不受損壞。
防水套管根據02s404圖集上面就拿柔性防水套管來分為壓蓋內徑、套管內徑還有穿管外徑和內徑等幾個方面。我們通常所說的DN是代表公稱通徑也就是型號，如果如果需要對照產品的尺寸那就是穿管內徑為100mm，內徑100mm的鋼管厚度按照規定為4mm厚，所以管外徑為108mm，然后要穿進防水套管里面，如果壓蓋的內徑為108mm的情況下穿管將比較困難，所以壓蓋的內徑要與要比管外徑大幾毫米，所以壓蓋的內徑規定114mm。
柔性防水套管根據與標準圖集可以分為：國標和非標。國標型防水套管是指完全按照建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與厚度都有嚴格的要求。非標則是在外形和大概結構符合標準圖集的情況下，選材時對法蘭厚度、翼環厚度、管徑與厚度認為放寬要求，嚴格來說，這些是不合格的產品，當然，一定程度內的放寬標準不至于影響使用，但過分的放寬標準則回影響到使用性能。
根據圖集可以分為：S312型柔性防水套管和02S404型柔性防水套管。二者在外形尺寸、結構形式上都有不同。
|
名 稱 |
柔性防水套管 |
剛性防水套管 |
|||
|
型 號 |
全長 |
S312 |
02S404 |
S312 |
|
|
公稱通徑 |
翼環直徑 |
翼環直徑 |
翼環直徑 |
長度(=墻厚) |
|
|
50 |
380 |
177 |
200 |
225 |
200 |
|
65 |
380 |
190 |
220 |
230 |
200 |
|
80 |
384 |
217 |
235 |
251 |
200 |
|
100 |
384 |
236 |
255 |
280 |
200 |
|
125 |
386 |
257 |
290 |
301 |
200 |
|
150 |
386 |
280 |
315 |
324 |
200 |
|
200 |
386 |
350 |
375 |
394 |
200 |
|
250 |
388 |
402 |
435 |
446 |
200 |
|
300 |
388 |
462 |
495 |
498 |
200 |
|
350 |
392 |
511 |
545 |
567 |
200 |
|
400 |
392 |
565 |
600 |
621 |
200 |
|
450 |
394 |
615 |
650 |
671 |
200 |
|
500 |
394 |
673 |
705 |
720 |
200 |
|
600 |
407 |
787 |
820 |
822 |
200 |
|
700 |
409 |
877 |
910 |
911 |
200 |
|
800 |
411 |
987 |
1020 |
1011 |
200 |
|
900 |
413 |
1087 |
1120 |
1113 |
200 |
|
1000 |
415 |
1187 |
1220 |
1213 |
200 |
|
1200 |
416 |
1390 |
1423 |
1413 |
200 |
|
1400 |
417 |
1590 |
1623 |
1613 |
20 |
