衛生間防水套管穿樓板管道防水技術
摘要：管道穿越衛生間樓板預埋防水套管，能夠有效預防樓板滲漏水，已在室內給排水工程中普遍采用。但是，從經濟上和施工簡易程度上考慮，防水套管的價格安裝成本偏高。今通過對PVC止水節的研究，認為止水節在穿樓板管道防水中能夠代替防水套管，并提出止水節安裝的控制要點。
關鍵詞：防水套管；PVC止水節；質量控制要點
1、概述
為提高住宅工程質量，控制和減少住宅工程裂縫和滲漏等質量通病，全國各地都在大力開展住宅工程質量通病防治工作；而在住宅滲漏的防治中，又以衛生間滲漏的防治為重中之重。衛生間滲漏大體上分為兩類：一是管道滲漏；二是表面滲漏。管道滲漏是指上下水管、地漏及馬桶的按口等出現破損等；表面滲漏是地面、墻體上有積水時產生的滲漏。本文主要對管道滲漏進行研究。

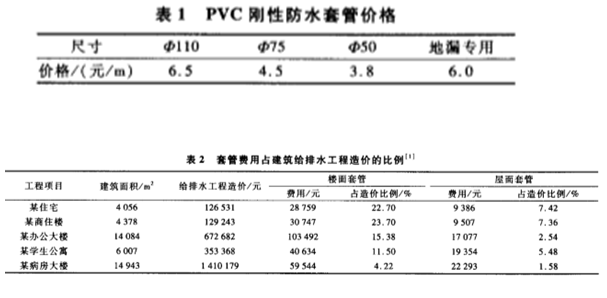

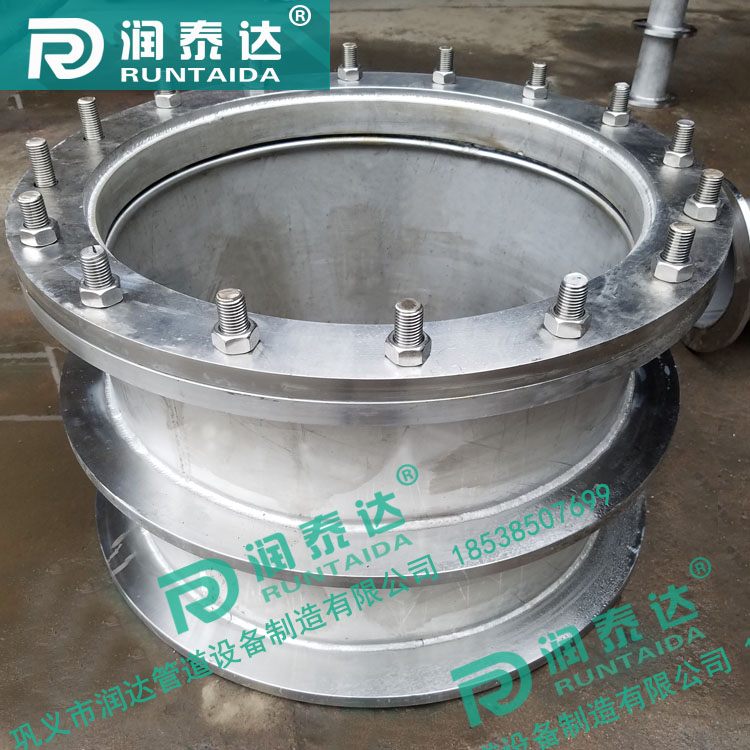

建筑施工給排水工程施工說明規定：管道穿越樓面、屋面、水箱，需預埋剛性防水套管。工程實踐表明，防水套管在一定程度上能夠解決衛生間樓板的滲水問題。而剛性防水套管可以解決滲漏問題，但是費用也不低，PVC剛性防水套管價格見表1，防水套管費用占建筑給排水工程造價的比例見表2。
由表2可見套管費用占給排水工程的比例很高，住宅類建筑超過30%。由此可見，防水套管造價偏高，一些學者根據套管的防水原理，也提出其他一些方法來代替防水套管。本文提出了PVC止水節來替代防水套管，較詳細地給出了止水節的構造、工作原理，同時闡述了止水節安裝過程中的質量控制要點。
2 PVC止水節構造設計和施工
2.1 PVC止水節工作原理

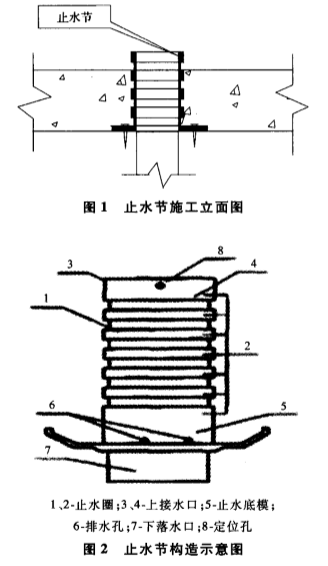

一般工程中樓板發生漏水的主要原因：一是管道壁與混凝土的交界面漏水；二是防水套管與管道之間的填塞不嚴密；三是混凝土施工效果差。其中第一個原因可以加套管解決，第二個原因主要是一些填塞材料選擇不當，或者施工方偷工減料造成的滲漏。因第二種原因導致的滲漏隱蔽性強，在施工過程中很難發現。通過止水節來代替防水套管能夠很好地消除這樣的質量隱患，圖1為止水節施工立面圖，圖2為止水節構造示意圖。
2.2施工質量控制要點
(1)按照圖紙確定預留PVC止水節的位置。在模板上首先彈出下層止水節的中心點軸線，然后從上層模板地面向下層止水節中心點進行垂線，找到上層止水節的中心點，從模板底面垂直打進鋼釘，鋼釘打入點即為上層止水節中心，固定止水節。
(2)固定PVC止水節：用鐵錘和鋼釘將止水節固定在模板上。
(3)甩塑料袋裝黃沙灌人止水節內，以防現澆板澆筑時污染止水節內壁。
(4)澆搗混凝土時，要求專人開管保護，保證止水節不移位。
(5)安裝固定立管或立支管（直接插入止水節中）。
(6)排水管道立管或支管道安裝時將止水節內壁及承口清理干凈，將立管及支管的插口外壁清理干凈；將膠粘劑分別涂于承口內壁及插口外壁，膠粘劑涂刷應快速均勻，不得漏涂；為防止排水立管預留位置不精確可放大一個管徑。
以上是PVC止水節安裝控制要點，而在實際安裝過程中，要加強施工人員對圖紙的學習，特別是對圖紙標注尺寸的掌握，改善垂線方法，降低誤差，同時及時復核軸線誤差情況，進行調整。在完成預埋后，需要安排專人對止水節進行看管保護，防止因震動和人員踩踏而使止水節發生位移。
2.3 工程實例
本文以浙江省三門縣的某住宅小區為例，該小區住宅內的衛生間全部使用PVC止水節，筆者對施工安裝進行了跟蹤觀察，在施工中，發現一個主要的質量弊端即為上下層垂直度差，造成無法安裝立管，影響后續的施工。

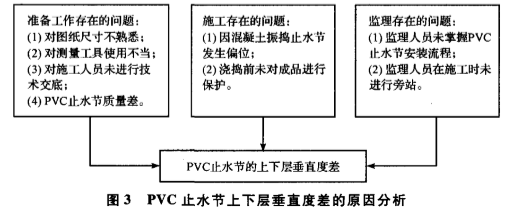

筆者認為，上下層垂直度差可能是由圖3中分析的原因所引起。
結 語
從上述分析可知，建筑工程中預埋剛性防水套管能夠有效防止?jié)B漏，在某種程度上可彌補一些施工質量上的缺陷。但從經濟上考慮，防水套管造價過高，大大提高了建設成本。通過安裝PVC止水節，無需預留孔洞，隨現澆板一起澆筑，避免了由于補洞不密實及收縮等原因所引起的滲漏，并且省去了二次澆筑預留洞的各道工序，能大幅度提高工效，同時PVC止水節與一般的剛性套管價格差不多，止水帶不管在實用性和經濟性上都具有防水套管無可比擬的優勢。
|
