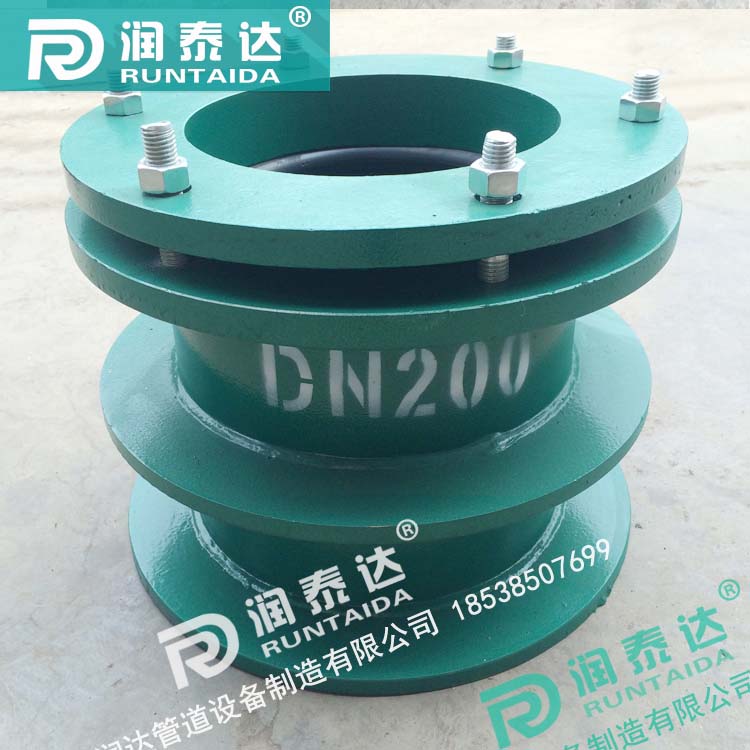

柔性防水套管的公稱通徑比壓蓋內徑小的原因
柔性防水套管的公稱通徑比壓蓋內徑小的原因：柔性防水套管系列產品可以廣泛的應用于各種工程建筑，地下管道穿墻，人防工程，可以以四種形式綜合治理，潤達管道經常會聽到客戶反應訂購的防水套管管徑尺寸問題，在這里要解釋一下防水套管根據02s404圖集上面就拿柔性防水套管來分為壓蓋內徑、套管內徑還有穿管外徑和內徑等幾個方面。我們通常所說的DN是代表公稱通徑也就是型號，如果如果需要對照產品的尺寸那就是穿管內徑為100mm，內徑100mm的鋼管厚度按照規定為4mm厚，所以管外徑為108mm，然后要穿進防水套管里面，如果壓蓋的內徑為108mm的情況下穿管將比較困難，所以壓蓋的內徑要與要比管外徑大幾毫米，所以壓蓋的內徑規定為114mm。
防水套管的直徑可分為外徑、內徑、公稱直徑，管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是防水套管（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108*5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種防水套管直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。
|
序號 |
名稱 |
數量 |
材料 |
備注 |
|
1 |
法蘭套管 |
1 |
Q235-A |
焊接件 |
|
2 |
密封圈 |
1 |
氯丁橡膠 |
|
|
3 |
法蘭壓蓋 |
1 |
Q235-A |
焊接件 |
|
4 |
螺栓 |
n |
Q235-A |
GB897-88A |
|
5 |
螺母 |
n |
Q235-A |
GB/T41-2000 |
|
6 |
鋼管 |
1 |
Q235-A |
|
|
7 |
擋板 |
1 |
Q235-A |
|
